QC – Klimaanlage Plus

149,00  zzgl MwSt.

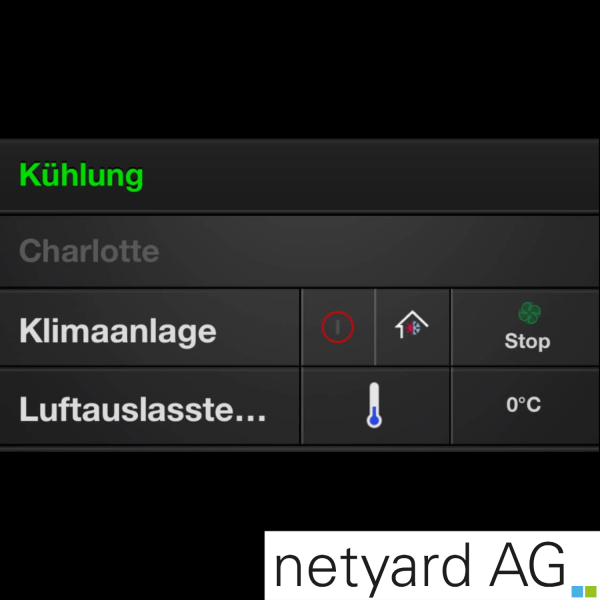

Klimaanlagen mit dem QuadClient bedienen

Auswahl zurücksetzen
Artikelnummer: n.a. Kategorien: , Schlagwort:

Entwickelt von netyard AG

Dieses Template steuert Klimaanlagen, die Betriebsartenumschaltung, Lüfterstufen und/oder Lüftstromrichtungen zur Steuerung anbieten. Es gibt vier unabhängige Objekte (Schaltzustand, Betriebsart, Lüfterstufe, Luftstromrichtung), die zusätzlich jeweils ein separates Statusobjekt haben. Die Soll und Ist-Temperatur wird über die normalen Heiztemplates gesteuert.

ACHTUNG! Für Klimaanlagensteuerungen – im speziellen für Lüftungs- und Luftstromklappensteuerungen – gibt es keine standardisierten Wertevorgaben im KNX. Kontrollieren Sie bitte VOR DEM KAUF die gesendeten und empfangenen Werte der einzelnen Funktionsvorlagen in der untenstehenden Tabelle. Wenn Ihre benötigte Kombination nicht dabei sein sollte, können Sie gerne direkt zu uns Kontakt aufnehmen.





Bekannte Ausnahmen
Bitte beachten Sie, dass die Einstellungen des Templates für eine spezielle Gruppe von Klimaanlagen entwickelt wurden.

Folgende Klimaanlagen-Steuerungen können unterstützt werden:
Zennio, Toshiba, Sanyo, Panasonic, Mitsubishi, Hitashi, Daikin, Arcelik, Fujitsu

Hard- und Softwareversionen
Gira HomeServer ab Version 4.2

Objektwerte

Name An/Aus (1 bit) Operation modus (8 bit) Fan speed (8 bit) Vanes pos. (8 bit)
Sanyo-Panasonic on=1, off=0 auto=0, heat=1,cool=3, dry=5, fan=9 auto=60, high=100,medium=75, low=50, stop=0 stop=0, swing = 100, pos1=85, pos2=70, pos3=55, pos4=40, pos5=25
Hitashi on=1, off=0 auto=0, heat=1,cool=3, dry=14, fan=9 high=3,medium=2, low=1 pos1=1, pos2=2, pos3=3, pos4=4, pos5=5
Daikin on=1, off=0 auto=0, heat=1,cool=3, dry=14, fan=9 high=100,medium=50, low=25 pos1=1, pos2=2, pos3=3, pos4=4, pos5=5
Daikin 2 on=1, off=0 auto=0, heat=1,cool=3, dry=14, fan=9 auto=0, max=100, high=80, medium=60, low=40, min=20 stop=0, swing =1 (1 bit)
Mitsubishi on=1, off=0 auto=0, heat=1,cool=3, dry=5, fan=9 ultrahigh=4, high=3,medium=2, low=1 stop=0, swing = 100, pos1=85, pos2=70, pos3=55, pos4=40, pos5=25
Mitsubishi 2 on=1, off=0 auto=0, heat=1,cool=3, dry=14, fan=9 ultrahigh=4, high=3,medium=2, low=1, auto=0 stop=0, swing = 6, pos1=1, pos2=2, pos3=3, pos4=4, pos5=5
Zennio on=1, off=0 auto=0, heat=1,cool=3, dry=14, fan=9 auto=0, high=100,medium=60, low=20 stop=0, swing =1 (1 bit)
Toshiba on=1, off=0 auto=0, heat=1,cool=3, dry=14, fan=9 high=100,medium=67, low=33 pos1=20, pos2=40, pos3=60, pos4=80, pos5=100
Fujitsu on=1, off=0 auto=0, heat=1,cool=3, dry=14, fan=9 high=100,medium=67, low=33, stop=0 stop=0, swing =1 (1 bit)
Panasonic on=1, off=0 auto=0, heat=1,cool=3, dry=14, fan=9 high=100,medium=67, low=33, stop=0 stop=0, swing =1 (1 bit)
Arcelik on=1, off=0 auto=4, heat=1,cool=0, dry=2, fan=3 high=3,medium=2, low=1, auto=0 stop=0, swing =1 (1 bit)

Zusätzliche Information

Entwickler

netyard AG

Typ

QuadClient Template / Funktionsvorlage

Lieferung

Lieferung per Email
